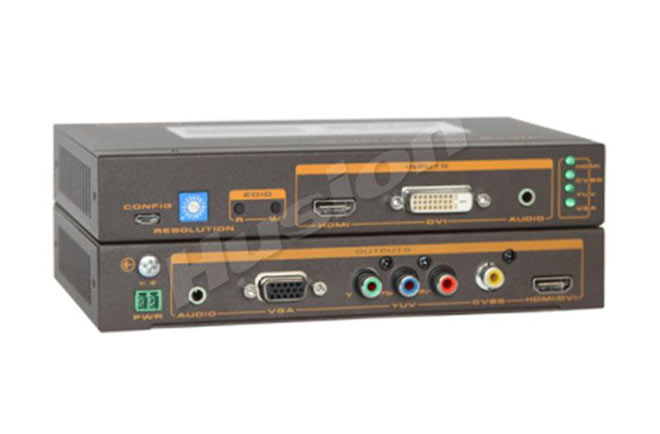

這是一款支持將HDMI或DVI信號格式轉換為VGA、YUV、CVBS任意信號格式的轉換器，支持音頻解嵌和加嵌，支持EDID讀寫及全格式備線功能的多格式倍線器；
產品特征
• 輸入：1路HDMI，1路DVI，1路3.5mm立體聲；
• 輸出：1路HDMI，1路VGA，1路YUV，1路CVBS，1路3.5mm立體聲；
• 1只用于調整各信號格式輸出分辨率的旋轉碼盤，支持全輸出備線功能；
• 1對EDID讀寫與輸入/輸出信號切換的復合功能按鈕；
• 1個USB配置端口；
• 支持將HDMI或DVI信號轉換為VGA、YUV、CVBS信號格式；
• 支持音頻解嵌和加嵌功能；
• 支持EDID讀寫功能；
技術參數
視頻
輸入：1路HDMI，HDMI-A接口；1路DVI，DVI-D母接口
輸出：1路HDMI，HDMI-A接口；1路VGA，DB15母接口；1路YUV，3位RCA接口；1路CVBS，1位RCA接口。
輸入/輸出分辨率支持：800x600_60Hz~1920x1080i50Hz（各規格均支持）
音頻
輸入：1路非平衡立體聲，3.5mm耳機座，
增益：0dB
頻率響應：20Hz~20kHz，±0.05dB
阻抗：50ohm，非平衡
輸出：1路非平衡立體聲，3.5mm耳機座
增益：3.5dB±0.05dB
頻率響應：20Hz~20kHz，±0.05dB
阻抗：50ohm，非平衡
其他
HDCP標準：DVI和HDMI標準的高清數字內容保護HDCP 1.3
EDID：EDID1.3
HDMI標準：HDMI1.3
DVI標準：DVI1.0
ESD標準：ESD ±15kV(空氣)，±8kV(接觸)
USB標準：USB2.0
傳輸距離
輸入
HDMI/DVI：支持15m標準，差分阻抗100?±10?優質正品線材可支持30m
輸出
HDMI：支持15m標準，差分阻抗100?±10?優質正品線材可支持30m
VGA：支持15m標準（阻抗75?±5?優質正品線材）
YUV：支持100m標準（阻抗75?±5?優質正品線材）
CVBS：支持100m標準（阻抗75?±5?優質正品線材）
一般規格
電源：DC 12V
待機功耗：2.16W
負載功耗：3W
存儲溫度/濕度：-20~﹢70℃/10%~90%，非冷凝狀態
工作溫度/濕度：0~﹢50℃/10%~90%，非冷凝狀態
尺寸：30mm高×185mm寬×115mm深（無吊耳）；30mm高×215mm寬×115mm深（帶吊耳）
機架安裝：不支持
產品重量：590g
裝運重量：1kg
